FHC-26/30/31規格表 單位:mm

FHC-26/30/31規格表                                               單位:mm

項目

內容

FHC-26

FHC-30

FHC-31

加工範圍

床面旋徑(mm)

660

760

800

鞍面旋徑(mm)

450

550

590

凹口旋徑(mm)

920

1020

1100

兩頂心距離(mm)

10001500200025003000400050006000

床面寬度(mm)

410

主軸

主軸孔徑(mm)

Ø 80

Ø 105

主軸鼻端

A2-8

轉速範圍(4 Steps)

221800 r.p.m.

151400 r.p.m.

主軸套筒

MT5

加工行程

X軸行程(mm)

380

Z軸行程(mm)

10006000

X軸快速進給/螺桿尺寸

5M/min  Ø 25mm/P=5

Y軸快速進給/螺桿尺寸

10M/min  Ø 45mm/P=10

滑板寬度(mm)

220

刀塔型式

電動四方刀塔

刀具規格

25X25Ø 40

尾座

心軸直徑

Ø 80

心軸行程

160

心軸錐度

MT5

系統伺服

控制器

SIEMENSFANUCFAGOR

X軸伺服馬達

1.2 KW

Z軸伺服馬達

1.8 KW

主軸伺服馬達

11 / 15 KW

潤滑油泵浦

25 W

切削水泵浦

750 W

標準附件:

特殊附件:

1.電器箱熱交換器

2.一體式防水鈑金

3.主軸自動換檔

4.工作燈及警示燈

5.自動潤滑系統

6.切削冷卻系統

7.集屑槽及水箱

8.手動尾座鞍座帶動

9.水平調整螺絲及墊片

10.頂心套筒及頂心

11.工具箱及工具

12.操作及維修手冊

1.電器箱冷氣機

2.主軸油冷機

3.電動or油壓尾座

4.三爪、四爪夾頭

5.油壓夾頭

6.雙夾頭裝置

7.搪刀座

8.鐵屑輸送機

9.中心架

10.C軸及動力刀塔

11.變壓器

12.CE

※本公司擁有設計變更及規格變更之權利,若有變更恕不另行通知







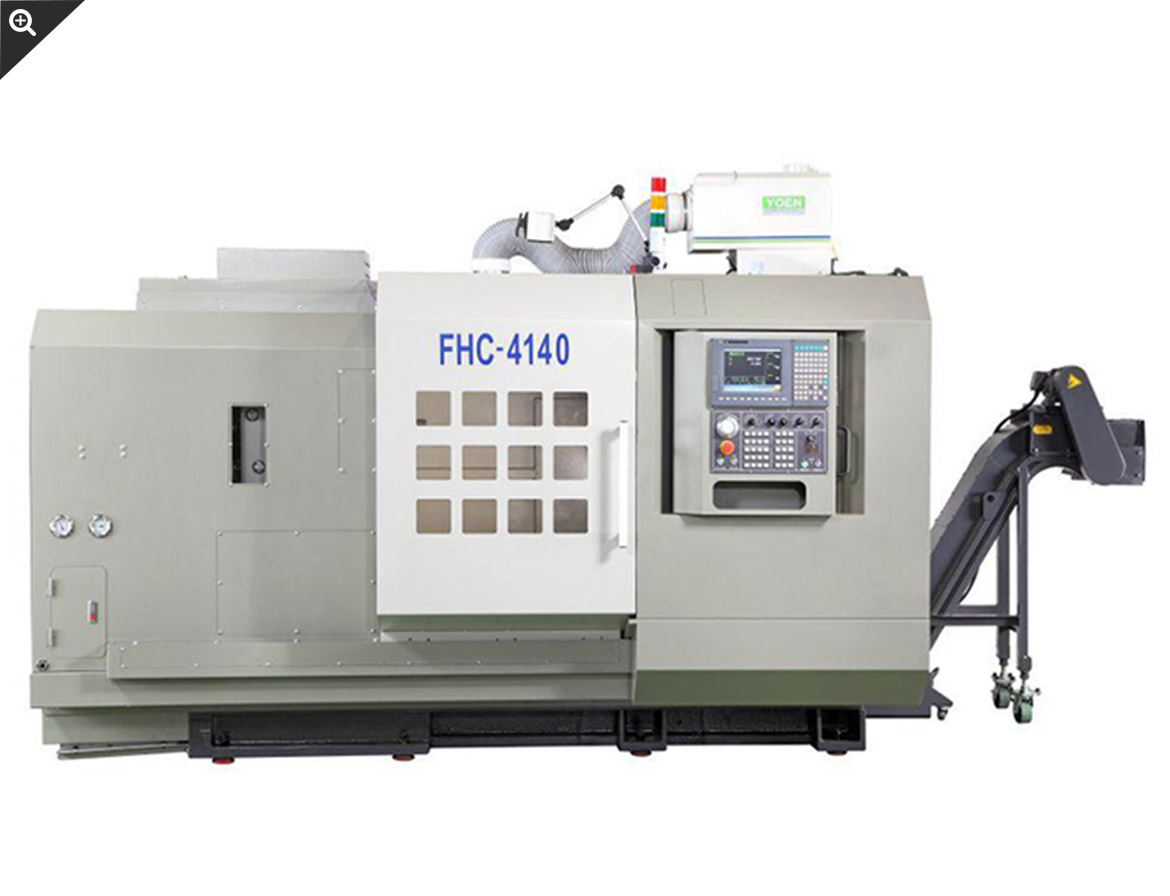

FHC-33/37/41規格表                                              單位:mm

項目

內容

FHC-33

FHC-37

FHC-41

加工範圍

床面旋徑(mm)

860

960

1060

鞍面旋徑(mm)

600

700

800

凹口旋徑(mm)

1100

1200

1300

兩頂心距離(mm)

1500200025003000400050006000

床面寬度(mm)

 510-3V  一體成型

主軸

主軸孔徑(mm)

Ø 105

Ø 153

Ø 230

Ø 320

主軸鼻端

A2-11

A2-11

A2-15

A2-20

轉速範圍(4 Steps) rpm

151400

101000

5700

4560

主軸套筒

MT6

加工行程

X軸行程(mm)

480

Z軸行程(mm)

15003000

40006000

X軸快速進給/螺桿尺寸

5M/min  Ø 32mm/P=5

5M/min  Ø 32mm/P=5

Y軸快速進給/螺桿尺寸

10M/min  Ø 45mm/P=10

10M/min  Ø 50mm/P=10

滑板寬度(mm)

260

刀塔型式

電動四方刀塔

刀具規格

32X32Ø 50

尾座

心軸直徑

Ø 100

心軸行程

300

心軸錐度

MT6

系統伺服

控制器

SIEMENSFANUCFAGOR

X軸伺服馬達

1.6 KW

Z軸伺服馬達

10003000mm  3.0 KW / 40006000mm  4.0 KW

主軸伺服馬達

15 / 18 KW

潤滑油泵浦

25 W

切削水泵浦

750 W

標準附件:

特殊附件:

1.電器箱熱交換器

2.一體式防水鈑金

3.主軸自動換檔

4.工作燈及警示燈

5.自動潤滑系統

6.切削冷卻系統

7.集屑槽及水箱

8.手動尾座鞍座帶動

9.水平調整螺絲及墊片

10.頂心套筒及頂心

11.工具箱及工具

12.操作及維修手冊

1.電器箱冷氣機

2.主軸油冷機

3.電動or油壓尾座

4.三爪、四爪夾頭

5.油壓夾頭

6.雙夾頭裝置

7.搪刀座

8.鐵屑輸送機

9.中心架

10.C軸及動力刀塔

11.變壓器

12.CE

※本公司擁有設計變更及規格變更之權利,若有變更恕不另行通知







FHC-46/50規格表                                                                       單位:mm

項目

內容

FHC-46

FHC-50

加工範圍

床面旋徑(mm)

1170

1270

鞍面旋徑(mm)

800

900

凹口旋徑(mm)

1600

1700

兩頂心距離(mm)

200025003000400050006000

床面寬度(mm)

665-3V 一體成型

主軸

主軸孔徑(mm)

Ø 153

Ø 230

Ø 320

Ø 360

主軸鼻端

A2-11

A2-15

A2-20

A2-20

轉速範圍(4 Steps) rpm

6~600 r.p.m.

4~400 r.p.m.

主軸套筒

MT6

MT7

加工行程

X軸行程(mm)

550

Z軸行程(mm)

20004000

50006000

X軸快速進給/螺桿尺寸

5M/min  Ø 40mm/P=5

5M/min  Ø 40mm/P=5

Y軸快速進給/螺桿尺寸

10M/min  Ø 63mm/P=10

10M/min  Ø 80mm/P=5

滑板寬度(mm)

345

刀塔型式

油壓四方刀塔、直立式刀塔

刀具規格

32X32Ø 50

尾座

心軸直徑

Ø 140Ø 180(OPT)

心軸行程

300

心軸錐度

MT6

系統伺服

控制器

SIEMENSFANUCFAGOR

X軸伺服馬達

3.0 KW

Z軸伺服馬達

4.0 KW

主軸伺服馬達

22 / 26 KW

潤滑油泵浦

25 W

切削水泵浦

750 W

標準附件:

特殊附件:

1.電器箱熱交換器

2.一體式防水鈑金

3.主軸自動換檔

4.工作燈及警示燈

5.自動潤滑系統

6.切削冷卻系統

7.集屑槽及水箱

8.手動尾座鞍座帶動

9.水平調整螺絲及墊片

10.頂心套筒及頂心

11.工具箱及工具

12.操作及維修手冊

1.電器箱冷氣機

2.主軸油冷機

3.電動or油壓尾座

4.三爪、四爪夾頭

5.油壓夾頭

6.雙夾頭裝置

7.搪刀座

8.鐵屑輸送機

9.中心架

10.C軸及動力刀塔

11.變壓器

12.CE

※本公司擁有設計變更及規格變更之權利,若有變更恕不另行通知







FHC-51/63規格表                                                                      單位:mm

項目

內容

FHC-51

FHC-63

加工範圍

床面旋徑(mm)

1300

1600

鞍面旋徑(mm)

900

1200

凹口旋徑(mm)

1800

2000

兩頂心距離(mm)

1500200025003000400050006000

床面寬度(mm)

850-3V  一體成型

主軸

主軸孔徑(mm)

Ø 153

Ø 230

Ø 320

Ø 360

主軸鼻端

A2-11

A2-15

A2-20

A2-20

轉速範圍(4 Steps) rpm

101000

5700

4560

3500

主軸套筒

MT6

MT7

加工行程

X軸行程(mm)

770

Z軸行程(mm)

15004000

50006000

X軸快速進給/螺桿尺寸

5M/min  Ø 40mm/P=5

5M/min  Ø 40mm/P=5

Y軸快速進給/螺桿尺寸

10M/min  Ø 63mm/P=10

10M/min  Ø 80mm/P=5

滑板寬度(mm)

385

刀塔型式

油壓四方刀塔、直立式刀塔

刀具規格

32X32 / 40X40

尾座

心軸直徑

Ø 180Ø 250(OPT)

心軸行程

300

心軸錐度

MT7

系統伺服

控制器

SIEMENSFANUCFAGOR

X軸伺服馬達

3.0 KW

Z軸伺服馬達

15004000mm  4.0 KW / 50006000mm  7.0 KW

主軸伺服馬達

22 / 26  or  30 / 37 KW

潤滑油泵浦

25 W

切削水泵浦

750 W

標準附件:

特殊附件:

1.電器箱熱交換器

2.一體式防水鈑金

3.主軸自動換檔

4.工作燈及警示燈

5.自動潤滑系統

6.切削冷卻系統

7.集屑槽及水箱

8.手動尾座鞍座帶動

9.水平調整螺絲及墊片

10.頂心套筒及頂心

11.工具箱及工具

12.操作及維修手冊

1.電器箱冷氣機

2.主軸油冷機

3.電動or油壓尾座

4.三爪、四爪夾頭

5.油壓夾頭

6.雙夾頭裝置

7.搪刀座

8.鐵屑輸送機

9.中心架

10.C軸及動力刀塔

11.變壓器

12.CE

※本公司擁有設計變更及規格變更之權利,若有變更恕不另行通知
