尺寸單位：公厘

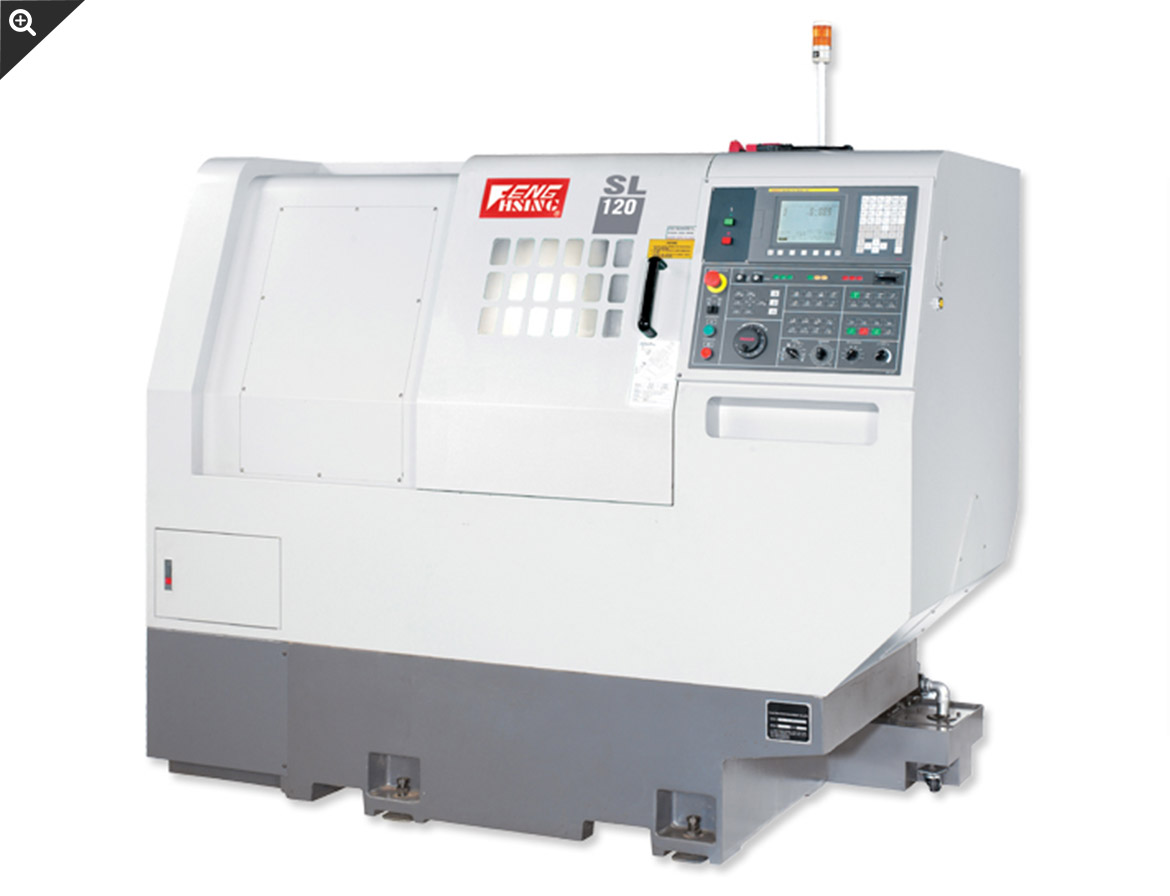

SL-120

加工能力

櫛式

刀塔

最大旋徑

Ø330 (Ø13)

床鞍最大旋徑

Ø136 (Ø5.4)

Ø135 (Ø5.3)

最大加工直徑x 長度

Ø135x150
(Ø5.3x5.9)

Ø128x130
(Ø5.0x5.1)

機台本體

床台斜度

45°

Z / X軸行程

230 / 230 (9.1 x 9.1)

230 / 107 (9.1 x 4.2)

Z / X軸伺服馬達

1.2 / 1.2KW

Z / X軸快速位移

30 / 30 m/min (1.181 / 1.181 ipm)

主軸

主軸前端軸承孔徑

Ø80 (Ø3.2)

主軸通孔直徑

Ø45 / Ø35 (Ø1.77 / Ø1.38)

主軸鼻端

ASA  A2-5

主軸錐度

1 / 20

主軸馬達

5.5 / 7.5KW (7.5 / 10HP)

主軸轉速

標準：6,000 rpm

油壓夾頭直徑

標準：6”

刀塔

形式

櫛式

刀塔

刀塔容量

6支

8支

刀具炳規格

16 x 16 (5/8 x 5/8)

搪孔徑

Ø25 / 2個 (Ø1/2個)

Ø25 / 4個 (Ø1/4個)

徑向刀座

16 x 16 (5/8 x 5/8) 1個

-

軸向刀座

2個

-

雙刀座

1個

-

驅動馬達

冷卻水馬達

960W

油壓馬達

754W (1HP)

鐵屑輸送機馬達

215W (1/4HP)

精度

定位精度 (Z/X)

±0.005

重覆精度 (Z/X)

±0.002

機器尺寸

電源容量

220 volt / 50 amps

主軸中心至床台高度

255 (10)

主軸中心至地板高度

900 (35.4)

佔地面積 (長x 寬) (含輸送機)

2,125 x 2,140 (1.83.6 x 84.3)

包裝尺寸 (長x 寬 x 高)

2,380 x 2,280 x 2,030 (93.7 x 89.8 x 79.7)

淨重 (含輸送機)

2,250 kgs (4,950 lbs)

毛重 (含輸送機)

2,400 kgs (5,280 lbs)

標準附件：

1.發那科Oi-Mate控制器

10.工作完了指示燈(三色)

2.主軸轉速：6,000 rpm

11.工具箱

3.主軸馬達：5.5 / 7.5kw

12.軟、硬爪各一組

4.6’’油壓夾頭

13.斜度套筒 (MT No.1 & MT No.2) X O.D.25

5.櫛式刀頭

14.鏜刀柄套 (Ø8, Ø10, Ø12, Ø16, Ø20)XO.D.25

6.冷卻系統

15.操作手冊

7.基礎調整螺絲及墊片

16.維護手冊

8.集中潤滑系統

17.電器手冊

9.工作燈

18.零件清冊

特別附件：

1.發那科Oi-TD控制器

7.筒型夾頭

2.西門子控制器

8.棒材輸送器

3.三菱控制器

9.棒材輸送機介面

4. 6’’油壓夾頭(北川)

10.鍊條式輸送機+集屑機

5.油壓8支刀塔

11.油霧收集器

6.工作收集器

12.變壓器
