項目

內容

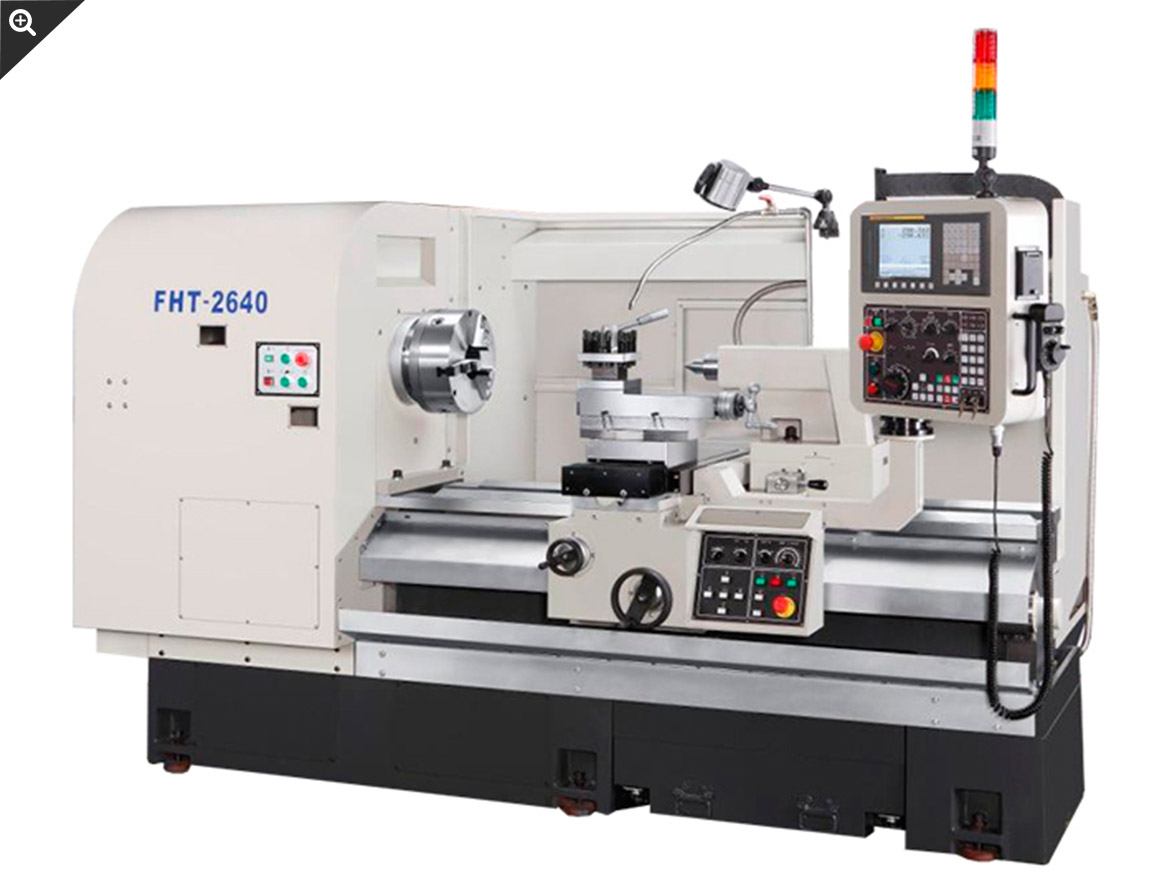

FHT-26

FHT-30

FHT-31

加工範圍

床面旋徑(mm)

660

760

800

鞍面旋徑(mm)

450

550

590

凹口旋徑(mm)

920

1020

1100

兩頂心距離(mm)

1000、1500、2000、2500、3000、4000、5000、6000

床面寬度(mm)

410

主軸

主軸孔徑(mm)

Ø 80

Ø 105

主軸鼻端

A2-8

轉速範圍(4 Steps)

22～1800 rpm

15～1400 rpm

主軸套筒

MT#4

MT＃5

加工行程

X軸行程(mm)

380

Z軸行程(mm)

1000、1500、2000、2500、3000、4000、5000、6000

X軸快速進給/螺桿尺寸

5M/min  Ø 25mm / P=P5

Y軸快速進給/螺桿尺寸

10M/min  Ø 45mm / P =5

刀塔型式

四方刀座、四方刀座及船座

船座行程(mm)

210

刀具規格

25X25

尾座

心軸直徑

Ø 80

心軸行程

160

心軸錐度

MT＃5

系統伺服

控制器

SIEMENS、FANUC、FAGOR

X軸伺服馬達

1.2 KW

Z軸伺服馬達

1.8 KW

主軸伺服馬達

11 / 15 KW

潤滑油泵浦

25 W

切削水泵浦

750 W

標準附件：

特殊附件：

1. 電器箱熱交換器

2. 全長式後擋油板

3. 主軸自動換檔

4. 工作燈及警示燈

5. 自動潤滑系統

6. 切削冷卻系統

7. 集屑槽

8. 手動尾座鞍座帶動

9. 水平螺栓及調整墊片

10.主軸套筒及頂心

11.尾座頂心

12.操作及維修手冊

1.電器箱冷氣機

2. 主軸油冷機

3. 油壓尾座

4. 三、四爪夾頭

5. 油壓夾頭

6. 油壓刀塔

7. 搪刀座

8. 中心架

9. 鐵屑輸送機

10. 變壓器

11. CE
